Расходомеры химические


    Задача измерения расхода агрессивных сред (кислотных, щелочных, солевых растворов, органических растворителей) стоит перед проектировщиками и специалистами химических производств достаточно остро. Ввиду этого, наше предприятие разработало и успешно внедряет электромагнитные расходомеры ТЭСМАРТ-РХ специального класса - устойчивые к агрессивным средам. Они имеют достаточно низкую стоимость.
Расходомеры ТЭСМАРТ-РХ предназначены для измерений объемного и массового расхода щелочных, кислотных или нейтральных электропроводящих сред. Они являются полнопроходными - не создают никаких препятствий для прохождения измеряемой среды.
Помимо всего прочего наши расходомеры имеют гигиеническое заключение, что позволяет использовать их для измерения расхода химических сред в пищевой промышленности.

Свидетельство об утверждении типа средства измерения на ТЭСМА (РСМ-05) Гигиеническое заключение РСМ-05.03

Карта заказа ТЭСМАРТ-П Карта заказа.
Руководство по эксплуатации на ТЭСМАРТ-П Руководство по эксплуатации.
Паспорт на ТЭСМАРТ-ДОЗАТОР Паспорт на ТЭСМАРТ-ДОЗАТОР.



В качестве измеряемой среды для ТЭСМАРТ-РХ допускаются:

- Кислоты (любые растворы кислот, концентрированные кислоты по отдельному заказу)

- Щелочи (любой из растворимых гидроксидов щелочных металлов и их растворов )

- Растворы солей (любые кислотные, щелочные и прочие растворы солей.)

- Любые другие не взрывоопасные электропроводящие жидкости
(с удельной электрической проводимостью от 5·10-4)


1 Высокая точность

В отличии от ультразвукового, электромагнитный метод обеспечивает более высокую точность измерения (погрешность ТЭСМАРТ-РХ составляет 0.5 %) что немаловажно при измерении химических сред с высокой себестоимостью производства.

Электромагнитный метод:

Внутри расходомера расположены две катушки, которые создают магнитное поле, пронизывающее поток измеряемой среды. Два электрода, воспринимающие напряжение, расположены друг против друга на стенках прибора.

Как только измеряемая среда начинает перемещаться, под воздействием магнитного поля положительно и отрицательно заряженные частицы начинают отклоняться в противоположные стороны. Вследствие чего возникает разность потенциалов. Напряжение на электродах пропорционально скорости движения вещества в потоке. Таким образом, зная площадь сечения трубы, можно вычислить объемный расход измеряемой среды.

Электомагнитный метод измерения кислот и щелочей


2 Удобный монтаж

Мы стараемся предоставить нашим покупателям такой расходомер который был бы не только точен и надежен, но максимально удобен в монтаже и идеально вписался бы в ваш технологический цикл. Именно поэтому мы предлагаем различные варианты крепления наших расходомеров (изготовлены из нержавеющей стали).

1. Молочная муфта:

Расходомеры ТЭСМАРТ-РХ могут быть оснащены молочными муфтами - это быстроразъемными соединениями, которое позволяет быстро и удобно подключиться к трубопроводу. Самым главным преимуществом соединения такого типа является отсутствие застойных зон и возможность быстро и полностью промыть систему трубопровода.

Молочная муфта ТЭСМАРТ-РХ

Рекомендуем делать максимальные прямые участки до и после расходомера, но в стесненных условиях достаточно сделать 3Ду до и 1Ду после расходомера.


2. Кламповое соединение:


Помимо молочных муфт расходомеры ТЭСМАРТ-РХ могут быть оснащены кламповым соединением. Если вы часто демонтируете расходомер, для чистки или для последовательного использования сразу на нескольких линиях, кламповое соединение - ваш выбор!

Кламповое соединение ТЭСМАРТ-РХ

Кламповое соединение имеет довольно простую конструкцию - состоит из хомута и двух полуколец, соединенных штифтом, двух штуцеров из специальной нержавеющей стали и уплотнения. Несмотря на всю простоту конструкции, с его помощью можно за несколько минут подключить расходомер к трубопроводу или демонтировать.

Кламповое соединение периодически используют в промышленности, на участках, где необходим частый разбор трубопроводной линии.



3. Резьбовое соединение:


Резьбовое крепление химического расходомера

Резьбовые соединения — это самый распространенный вид разъемных соединений, где основным элементом является резьба. В силу своей простоты, надёжности и универсальности достаточно часто используется при подключении расходомеров небольшого диаметра 15-25 мм.




4. Фланцевое соединение:

Если вам нужен расходомер диаметром более 50 мм то мы рекомендуем использовать фланцевый тип присоединения. Этот тип присоединения широко применяется и отличается высокой надежностью и способностью выдерживать большие нагрузки.

Фланцевое крепление химического расходомера


1 Высокая надежность

Расходомеры выполнены со степенью защиты IP54 (по заказу IP68), есть систем самодиагностики, а именно системы контроля обрыва или короткого замыкания в цепи возбуждения и системы контроля заполнения трубопровода жидкостью.

При измерении охлажденной среды, температура которой существенно ниже температуры окружающего воздуха на внутренних стенках расходомера будет образовываться конденсат, который может стать причиной поломки расходомера. В наших расходомерах реализована и успешно работает система защиты от образования конденсата.



система защиты от образования конденсата

1 Универсальность

Расходомеры ТЭСМАРТ-РХ универсальны для любой ситуации, их можно монтировать как на вертикальном, горизонтальном так и наклонном трубопроводах. Предусмотрен вариант раздельного исполнения, когда вторичный показывающий прибор удален от расходомера. Это удобно когда есть необходимость вывести показывающий прибор из цеха в отдельное помещение и т.п.

ТЭСМАРТ-РХ раздельного исполнения
Пищевой ТЭСМАРТ-РХ с двумя расходомерами

У вас есть дополнительная возможность снизить ваши затраты, заказав ТЭСМАРТ-РХ-2 с двумя расходомерами. В этом случае прибор будет показывать и сохранять все параметры в двух разных системах, получая информацию сразу от двух расходомеров. Это очень удобно, когда вам необходимо измерять расход сред в двух трубопроводах, находящихся в непосредственной близости (до 100м) Узнать цену ТЭСМАРТ-РХ-2



1 Беспроводная связь ТЭСМАРТ-РХ


Накопленные данные статистической информации о параметрах измеряемой жидкости можно получать по старике через интерфейс RS232 или RS485, выгружая их на ПК (необходимо установить бесплатное ПО).

Для беспроводной связи рекомендуем подключаться к облачной диспетчерской системе УДС ТЭСМАРТ через наши встроенные или внешние GPRS-модемы. Тогда вы сможете получать данные с расходомера на любое устройство, подключенное к интернету (планшеты, смартфоны, компьютеры, современные телевизоры, информационные панели). Для этого вам всего лишь нужно будет зайти в ваш личный кабинет на сайте www.udstesmart.ru

Облачная система диспетчеризации УДС ТЭСМАРТ
ТСМ-смарт

Либо вы можете создать свою собственную облачную систему диспетчеризации в пределах вашего предприятия. Для этого вам необходимо подключить все расходомеры к коммуникатору ТСМ-смарт. В результате вы сможете пользоваться облачной системой диспетчеризации УДС ТЭСМАРТ без покупки дорогих GPRS-модемов на каждый расходомер. Подробнее >>

Для всех покупателей нашей продукции диспетчерская система УДС ТЭСМАРТ предоставляется без абонентской платы!



1 Функция дозирования

Расходомер ТЭСМАРТ-РХ имеет встроенную систему дозирования, которая позволит превратить расходомер в многофункциональное устройство. Дозирование осуществляется посредством подачи сигнала на электромагнитный клапан, открывающий или закрывающий расход измеряемой среды.
Дополнительный импульсный выход позволит вам подключить внешнюю систему дозации от сторонних производителей. Т.е. вы можете приобрести у нас пищевой расходомер ТЭСМАРТ-РХ с импульсным выходом и потом, когда возникнет необходимость в дозации, просто подключить к импульсному выходу внешнюю систему дозирования.
Также есть возможность подключения датчиков давления и температуры для более полного контроля над измеряемой жидкостью. Используются термометры с нормированной статистической характеристикой Pt 100. Датчики избыточного давление на 1.6 МПа, с токовым выходом 4-20 мА.


Химические расходомеры



1 Низкая стоимость

Стоимость пищевого расходомера ТЭСМАРТ-РХ существенно ниже, как зарубежных, так и отечественных аналогов. Если это не так и вы нашли пищевой электромагнитный расходомер, стоимость которого ниже нашего, обращайтесь, мы понизим цену!

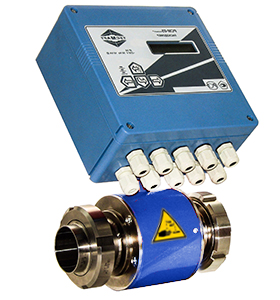

Совмещенное исполнение:


В приборах совмещенного исполнения, регистратор жестко прикреплен к расходомеру. Это очень удобно, вам не нужно заниматься электромонтажными работами, только включите прибор в розетку и всё! Стандартная вилка на 220В уже выведена с прибора.


ТЭСМАРТ-РХ погрешность измерения: не более 1% и 0.5%
Способ крепления: молочная гайка.




Цена пищевого расходомера

  • В комплект входит:
  • Регистратор    1 шт.
  • Расходомер    1 шт.






Цена с учётом НДС
доступна по адресу:
http://shop.yatem.ru/




ТЭСМАРТ-РХ погрешность измерения: не более 1% и 0.5%
Способ крепления: кламп.




Стоимость пищевого расходомера

  • В комплект входит:
  • Регистратор    1 шт.
  • Расходомер    1 шт.






Цена с учётом НДС
доступна по адресу:
http://shop.yatem.ru/




ТЭСМАРТ-РХ погрешность измерения: не более 1%
Способ крепления: фланцевое соединение, сендвич, резьба.




Цена ТЭСМАРТ-РХ

  • В комплект входит:
  • Регистратор    1 шт.
  • Расходомер    1 шт.





Цена с учётом НДС
доступна по адресу:
http://shop.yatem.ru/




ТЭСМАРТ-РХ погрешность измерения: не более 0.5%
Способ крепления: фланцевое соединение, сендвич, резьба.




Стоимость ТЭСМАРТ-РХ

  • В комплект входит:
  • Регистратор    1 шт.
  • Расходомер    1 шт.





Цена с учётом НДС
доступна по адресу:
http://shop.yatem.ru/

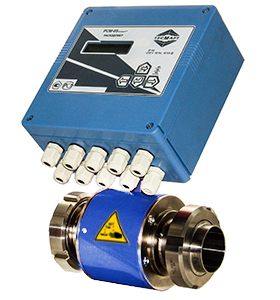

Раздельное исполнение:


В приборах раздельного исполнения, регистратор может быть удален от расходомера на расстояние до 100 метров. Соединяется с помощью монтажного кабеля (5 метров кабеля идет в комплекте).


ТЭСМАРТ-РХ погрешность измерения: не более 1% и 0.5%
Способ крепления: молочная гайка.


.

ТЭСМАРТ РХ на молочных гайках

  • В комплект входит:
  • Регистратор    1 шт.
  • Расходомер    1 шт.






Цена с учётом НДС
доступна по адресу:
http://shop.yatem.ru/




ТЭСМАРТ-РХ погрешность измерения: не более 1% и 0.5%
Способ крепления: кламп.




Стоимость пищевого расходомера

  • В комплект входит:
  • Регистратор    1 шт.
  • Расходомер    1 шт.






Цена с учётом НДС
доступна по адресу:
http://shop.yatem.ru/




ТЭСМАРТ-РХ погрешность измерения: не более 1%
Способ крепления: фланцевое соединение, сендвич, резьба.




Цена ТЭСМАРТ-РХ

  • В комплект входит:
  • Регистратор    1 шт.
  • Расходомер    1 шт.





Цена с учётом НДС
доступна по адресу:
http://shop.yatem.ru/




ТЭСМАРТ-РХ погрешность измерения: не более 0.5%
Способ крепления: фланцевое соединение, сендвич, резьба.




Стоимость ТЭСМАРТ-РХ

  • В комплект входит:
  • Регистратор    1 шт.
  • Расходомер    1 шт.





Цена с учётом НДС
доступна по адресу:
http://shop.yatem.ru/




Дополнительная комплектация


Приборы могут быть дополнительно укомплектованы платами токового и частотно-импульсного выхода, инвертором 220/24В, встроенным или внешним модулем ТСМ-смарт, GSM\GPRS-модемом и прочими дополнительными опциями. Приобретая у нас оборудование для диспетчеризации, вы получаете неограниченный доступ к облачной системе диспетчеризации УДС ТЭСМАРТ.

ТСМ-смарт



Цена с учётом НДС
доступна по адресу:
http://shop.yatem.ru/



Наши расходомеры успешно работают на предприятиях практически всех отраслей промышленности и зарекомендовали себя как надежные, точные, многофункциональные и недорогие средства измерения. Мы ценим каждого клиента и готовы изготовить расходомеры именно под ваши задачи, вложив в него именно те функциональные особенности, которые необходимы в вашем технологическом процессе. Например для особо агрессивных кислот делаем под заказ танталовые электроды. Так что если у вас нестандартная задача - обращайтесь, мы найдем пути решения!
