Расходомер для пищевой промышленности

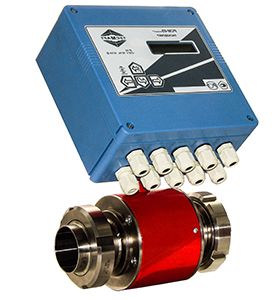

Пищевой расходомер ТЭСМАРТ-РП


   Электромагнитный расходомер ТЭСМАРТ-РП (пищевого исполнения) предназначен для измерений объемного и массового расхода пищевых электропроводящих сред, является полнопроходным и не создает никаких препятствий для прохождения измеряемой среды. Предназначен для пищевой и фармацевтической промышленностей.

Свидетельство об утверждении типа средства измерения на РСМ-05 Гигиеническое заключение ТЭСМАРТ-РП

Карта заказа ТЭСМАРТ-РП Карта заказа.
Руководство по эксплуатации на ТЭСМАРТ-РП Руководство по эксплуатации.
Паспорт на ТЭСМАРТ-ДОЗАТОР Паспорт на ТЭСМАРТ-ДОЗАТОР.

В качестве измеряемой среды для ТЭСМАРТ-РП допускаются:

- Молочные продукты (молоко, сгущённое молоко, сливки, закваски ряженка, мягкий творог и жидкие творожные смеси и мягкий творог, жидкие продукты детского питания, кефир и другие кисломолочные напитки;

- Алкогольные напитки (пиво, вино, ликеры, настойки и т.п.);

- Не газированные безалкогольные напитки (вода, соки, сиропы и т. п.);

- Жидкие растворы лекарственных средств;

- Любые другие не взрывоопасные электропроводящие жидкости (с удельной электрической проводимостью от 0,001 до 10 См/м)



1 Удобный монтаж

Варианты крепления ТЭСМАРТ-РП

ТЭСМАРТ-РП оснащены молочными муфтами - это быстроразъемными соединениями, которое позволяет быстро и удобно подключиться к трубопроводу. Самым главным преимуществом соединения такого типа является отсутствие застойных зон и возможность быстро и полностью промыть систему трубопровода от продукта. Это очень важно для пищевой и фармацевтической промышленности где есть необходимость часто разбирать трубопровод для промывки и дезинфекции.

Крепление на молочных муфтах ТЭСМАРТ-РП

Рекомендуем делать максимальные прямые участки до и после расходомера, но в стесненных условиях достаточно сделать 3Ду до и 1Ду после расходомера.


Монтаж пищевого расходомера

Помимо молочных муфт пищевые расходомеры ТЭСМАРТ-РП могут быть оснащены кламповым соединением. Если вы часто демонтируете расходомер, для чистки или для последовательного использования сразу на нескольких линиях, кламповое соединение - ваш выбор!

Крепление на клампе ТЭСМАРТ-РП

Кламповое соединение имеет довольно простую конструкцию - состоит из хомута и двух полуколец, соединенных штифтом, двух штуцеров из специальной нержавеющей стали и уплотнения. Несмотря на всю простоту конструкции, с его помощью можно за несколько минут подключить расходомер к трубопроводу или демонтировать. Такое соединение характеризуется высокой герметичностью и надежностью.

Кламповое соединение часто используют в фармацевтической и пищевой промышленностях, на участках, где необходим частый разбор трубопроводной линии.



Кламповое соединение


4 Высокая надежность

Достигается благодаря присутствию системы защиты от образования конденсата внутри расходомера, степени защиты IP54 (по заказу IP68), наличия систем самодиагностики, а именно системы контроля обрыва или короткого замыкания в цепи возбуждения и системы контроля заполнения трубопровода жидкостью. Встроенная система сигнализации на базе блока ТСМ-СМАРТ отправит SMS или e-mail сообщение в случае возникновения нештатных ситуаций. Мы уверенны в надежности наших расходомеров и поэтому даем гарантию 8 лет!


4 Универсальность

Пищевые расходомеры ТЭСМАРТ-РП универсальны для любой ситуации, их можно монтировать как на вертикальном, горизонтальном так и наклонном трубопроводах. Предусмотрен вариант раздельного исполнения, когда вторичный показывающий прибор удален от расходомера. Это удобно когда есть необходимость вывести показывающий прибор из цеха в отдельное помещение и т.п.

ТЭСМАРТ-РП раздельного исполнения
Пищевой ТЭСМАРТ-РП с двумя расходомерами

У вас есть дополнительная возможность снизить ваши затраты, заказав ТЭСМАРТ-РП с двумя расходомерами. В этом случае прибор будет показывать и сохранять все параметры в двух разных системах, получая информацию сразу от двух расходомеров. Это очень удобно, когда вам необходимо измерять расход сред в двух трубопроводах, находящихся в непосредственной близости (до 100м)



Заказывая сдвоенный расходомер вы эконимите до 45% от стоимости второго расходомера! То есть второй расходомер вам обойдется на 45% дешевле по сравнению с вариантом если бы вы покупали два отдельных расходомера. Узнать цену сдвоенного расходомера.

По умолчанию питание расходомера 220В, однако, при необходимости, расходомер может быть укомплектован инвертором 220/24 Вольт, который значительно расширяет сферу использования прибора. Например, мы изготавливали расходомеры для молоковозов, питание приборов осуществлялось от бортовой сети автомобиля. Если у вас нестандартная задача - обращайтесь!

Пищевой ТЭСМАРТ-РП с двумя расходомерами



5 Беспроводная связь ТЭСМАРТ-Т


Благодаря встроенному блоку ТСМ-смарт вы сможете с легкостью получить архив статистических данных с расходомера, любым удобным для вас способом:

Подключите к регистратору через USB-порт обычную флэшку и в течении 1 минуты все данные запишутся на её. Используя флэшку со световой индикацией, вы сможете увидеть когда завершится процесс записи.

Съем на USB носитель
Сетевое подключение (LAN)

Или подключите к регистратору через гермоввод стандартный сетевой кабель (LAN) и вы уже видите ваш расходомер в локальной сети, и получаете с него все данные в режиме реального времени.

Настройте WiFi соединение и получайте данные на любое устройство (ноутбук планшет смартфон и пр.) в пределах зоны покрытия сети WiFi. Созданный нами web-интерфейс позволит не только получить данные но и проанализировать их и построить графики.

Подключение по WiFi
УДС ТЭСМАРТ

Подключите к регистратору через USB-порт любой GSM\GPSR 3G-модем в виде флэшки или роутер и получайте данные с расходомера в любой точке мира где есть интернет через нашу систему диспетчеризации УДС ТЭСМАРТ, без абонентской платы!

Встроенный блок ТСМ-смарт хранит архив статистических данных за весь период эксплуатации прибора. В случае возникновения нештатных ситуаций может отправлять SMS или e-mail сообщение оператору. На базе всего одного блока ТСМ-смарт можно реализовать свою собственную систему диспетчеризации! Все возможности ТСМ-смарт трудно перечислить, каждый пользователь настраивает его под свои потребности. В результате чего наш расходомер идеально впишется в ваш технологический цикл. Подробнее>>



6 Беспроводная связь ТЭСМАРТ-Т

Расходомеры имеют двойную защиту от несанксионированного доступа и изменения заводских калибровочных коэффициентов. Калибровочные коэффициенты отвечают за точность измерения прибора, они формируются в момент его первичной поверки. Первый контур защиты реализован на программном уровне, мы использовали самые передовые алгоритмы защиты.


Второй контур реализован на организационном уровне - в паспорте указаны заводские калибровочные коэффициенты, они записываются оператором на проливной станции и подтверждаются клеймом госповерителя. Если у вас возникнут подозрения, вы всегда сможете сверить их с текущими коэффициентами в вашем приборе. Коэффициенты в паспорте и в расходомере должны совпадать. Для сверки нужно воспользоваться программой просмотра текущих калибровочных коэффициентов, она доступна по ссылке.

Стоимость монтажа ТЭМ-104


7 Беспроводная связь ТЭСМАРТ-Т


Пищевой расходомер ТЭСМАРТ-РП может комплектоваться встроенной системой дозирования, которая позволит превратить расходомер в многофункциональное устройство. Дозирование осуществляется посредством подачи сигнала на электромагнитный клапан, открывающий или закрывающий расход измеряемой среды. Дополнительный импульсный выход позволит вам подключить внешнюю систему дозации от сторонних производителей. Т.е. вы можете приобрести у нас пищевой расходомер ТЭСМАРТ-РП без встроенной системы дозирования, но с импульсным выходом и потом, когда возникнет необходимость в дозации, просто подключить к импульсному выходу внешнюю систему дозирования. Подробнее о системе дозирования можно узнать здесь

У пищевых расходомеров ТЭСМАРТ-РП есть возможность подключения датчиков давления и температуры для более полного контроля над измеряемой жидкостью. Используются термометры с нормированной статистической характеристикой Pt 100. Датчики избыточного давление на 1.6 МПа, с токовым выходом 4-20 мА.


Пищевые расходомеры

Наши расходомеры успешно работают на предприятиях пищевой и фармацевтической промышленности и зарекомендовали себя как надежные, точные, многофункциональные и недорогие средства измерения. Мы ценим каждого клиента и готовы изготовить расходомеры именно под ваши задачи, вложив в него именно те функциональные особенности, которые необходимы в вашем технологическом процессе. Так что если у вас нестандартная задача - обращайтесь, мы найдем пути решения!



Низкая стоимость

-------- Пищевой расходомер ТЭСМАРТ-РП --------


Стоимость пищевого расходомера ТЭСМАРТ-РП существенно ниже, как зарубежных, так и отечественных аналогов. Если это не так и вы нашли пищевой расходомер, стоимость которого ниже нашего, обращайтесь, мы понизим цену!

По точности измерения расходомеры делятся на две категории: с погрешностью измерения 0.5% и более дешевые с погрешностью 1%.

Расходомеры делятся на две категории по типу крепления: с молочной гайкой или клампом (более дорогие) и приборы на фланцевом, межфланцевом (сендвич) или резьбовом креплении. Все элементы крепления выполнены из пищевой нержавеющей стали.


ТЭСМАРТ-РП погрешность измерения 1%
Способ крепления: молочная гайка или кламп.

Цена пищевого расходомера

  • В комплект входит:
  • Регистратор    1 шт.
  • Расходомер    1 шт.






Стоимость с учётом НДС


Наименование                           Цена, руб.
ТЭСМАРТ-РП Ду 15
ТЭСМАРТ-РП Ду 20
ТЭСМАРТ-РП Ду 25
ТЭСМАРТ-РП Ду 32
ТЭСМАРТ-РП Ду 40
ТЭСМАРТ-РП Ду 50








ТЭСМАРТ-РП погрешность измерения 0.5%
Способ крепления: молочная гайка или кламп.


Стоимость пищевого расходомера

  • В комплект входит:
  • Регистратор    1 шт.
  • Расходомер    1 шт.






Стоимость с учётом НДС


Наименование                           Цена, руб.
ТЭСМАРТ-РП Ду 15
ТЭСМАРТ-РП Ду 20
ТЭСМАРТ-РП Ду 25
ТЭСМАРТ-РП Ду 32
ТЭСМАРТ-РП Ду 40
ТЭСМАРТ-РП Ду 50









ТЭСМАРТ-РП погрешность измерения 1%
Способ крепления: фланцевое соединение, сендвич, резьба.


Цена ТЭСМАРТ-РП

  • В комплект входит:
  • Регистратор    1 шт.
  • Расходомер    1 шт.





Стоимость с учётом НДС


Наименование                           Цена, руб.
ТЭСМАРТ-РП Ду 15
ТЭСМАРТ-РП Ду 20
ТЭСМАРТ-РП Ду 25
ТЭСМАРТ-РП Ду 32
ТЭСМАРТ-РП Ду 40
ТЭСМАРТ-РП Ду 50
ТЭСМАРТ-РП Ду 65
ТЭСМАРТ-РП Ду 80
ТЭСМАРТ-РП Ду 100
ТЭСМАРТ-РП Ду 150
ТЭСМАРТ-РП Ду 200





ТЭСМАРТ-РП погрешность 0.5%
Способ крепления: фланцевое соединение, сендвич, резьба.


Стоимость ТЭСМАРТ-РП

  • В комплект входит:
  • Регистратор    1 шт.
  • Расходомер    1 шт.





Стоимость с учётом НДС


Наименование                           Цена, руб.
ТЭСМАРТ-РП Ду 15
ТЭСМАРТ-РП Ду 20
ТЭСМАРТ-РП Ду 25
ТЭСМАРТ-РП Ду 32
ТЭСМАРТ-РП Ду 40
ТЭСМАРТ-РП Ду 50
ТЭСМАРТ-РП Ду 65
ТЭСМАРТ-РП Ду 80
ТЭСМАРТ-РП Ду 100
ТЭСМАРТ-РП Ду 150
ТЭСМАРТ-РП Ду 200





Дополнительная комплектация


Приборы могут быть дополнительно укомплектованы платами токового и частотно-импульсного выхода, инвертором 220/24В, встроенным или внешним модулем ТСМ-смарт, GSM\GPRS-модемом и прочими дополнительными опциями. Приобретая у нас оборудование для диспетчеризации, вы получаете неограниченный доступ к облачной системе диспетчеризации УДС ТЭСМАРТ.

ТСМ-смарт



Стоимость с учётом НДС


Наименование                           Цена, руб.
Частотно-имп. выход
Токовый выход 4-20мА
Инвертор 220/24 Вольт
ТСМ-смарт (внешний)
ТСМ-смарт (встроенный)
Модем USB
Включение в УДС ТЭСМАРТ 0






За годы работы в сфере производства, обслуживания и ремонта пищевых расходомеров мы накопили большой опыт, которым хотим поделиться с вами. Предлагаем вам ознакомиться со статьей, которая поможет вам правильно выбрать диаметр расходомера и познакомит с основными нюансами монтажа:
