Технический расходомер ТЭСМАРТ-РТ


Расходомер технический


    Расходомер технический ТЭСМАРТ-РТ - это электромагнитный расходомер для объемного измерения расхода различных электропроводных сред. Состоит из блока индикации и расходомера. Электромагнитные расходомеры гарантируют отсутствие гидравлического сопротивления потоку жидкости, высокую точность измерений и долговечность. В блоке индикации есть каналы для измерения температуры и давления рабочей жидкости. На жидкокристаллическом индикаторе блока индикации возможен просмотр всех измеренных, вычисленных и программируемых значений. Есть возможность программирования плотности рабочей жидкости для измерения массового расхода и массы жидкости, отличной от воды.
Имеются выходы USB, WiFi, LAN, RS485, WEB-интерфейс, встроенный резервный накопитель для хранения архивных данных. ТЭСМАРТ-РТ оснащен встроенной системой дозации, которая позволит регулировать поток среды с помощью электромагнитного клапана.

Описание расходомеров

ТЭСМАРТ-РТ используется на промышленных предприятиях для измерения объемного или массового расхода технической воды, стоков и других электропроводных жидких сред. Наличие блока индикации позволяет визуально просматривать текущие и архивные показания прибора. Встроенный блок ТСМ-смарт позволяет легко организовать систему диспетчеризации. Низкая стоимость выгодно выделяет его на фоне других отечественных и зарубежных производителей.

Руководство по эксплуатации на ТЭСМАРТ-РТ Руководство по эксплуатации.
Руководство по эксплуатации на ТЭСМАРТ-РТ Паспорт на дозатор.
Свидетельство на ТЭСМАРТ-РТ


1 Удобный монтаж

Мы стараемся предоставить нашим покупателям расходомер, который был бы максимально удобен в монтаже и мог бы идеально вписаться в вашу систему. Именно поэтому мы предлагаем различные варианты крепления расходомеров. Фланцевый тип присоединения отличается высокой надежностью и способностью выдерживать большие нагрузки.

Молочная муфта ТЭСМАРТ-РТ

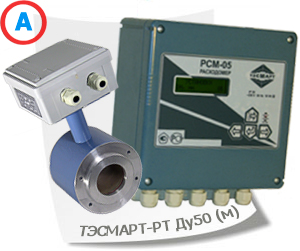

Если на вашем объекте мало свободного места, то рекомендуем использовать межфланцевые (м) расходомеры. Их габаритная длина меньше фланцевых, они легче и дешевле. Если же вам нужны расходомеры с минимальным весом и ценой рекомендуем использовать резьбовой вариант (р). Здесь вообще нет фланцев, это идеальный вариант для подключения к неметаллическим трубопроводам. Резьбовые расходомеры по температурному режиму подразделяются на две категории: стандартные (держат до 150°С) и для ХВС, ГВС (держат до 90°С). Последние расходомеры самые дешевые.

Если у вас трубопровод из нержавеющей стали, мы готовы предложить расходомеры из нержавейки, со всеми типами креплений включая молочную гайку и кламповое соединение.



2 Беспроводная связь ТЭСМАРТ-РТ


Благодаря встроенному блоку ТСМ-смарт вы сможете с легкостью получить архив статистических данных с расходомера, любым удобным для вас способом.

Подключите к регистратору через USB-порт обычную флэшку и в течении 1 минуты все данные запишутся на её. Используя флэшку со световой индикацией, вы сможете увидеть когда завершится процесс записи.

Съем на USB носитель
Сетевое подключение (LAN)

Или подключите к регистратору через гермоввод стандартный сетевой кабель (LAN) и вы уже видите ваш расходомер в локальной сети, и получаете с него все данные в режиме реального времени.

Настройте WiFi соединение и получайте данные на любое устройство (ноутбук планшет смартфон и пр.) в пределах зоны покрытия сети WiFi. Созданный нами web-интерфейс позволит не только получить данные но и проанализировать их и построить графики.

Подключение по WiFi
УДС ТЭСМАРТ

Подключите к регистратору через USB-порт любой GSM\GPSR 3G-модем в виде флэшки или роутер и получайте данные с расходомера в любой точке мира где есть интернет через нашу систему диспетчеризации УДС ТЭСМАРТ, без абонентской платы!

Встроенный блок ТСМ-смарт хранит архив статистических данных за весь период эксплуатации прибора. В случае возникновения нештатных ситуаций может отправлять SMS или e-mail сообщение оператору. На базе всего одного блока ТСМ-смарт можно реализовать свою собственную систему диспетчеризации! Все возможности ТСМ-смарт трудно перечислить, каждый пользователь настраивает его под свои потребности. В результате чего наш расходомер идеально впишется в ваш технологический цикл. Подробнее>>



3 Высокая точность

В отличии от ультразвукового, электромагнитный метод обеспечивает более высокую точность измерения (погрешность ТЭСМАРТ-РТ составляет 0.5 %) на среде с любой степенью загрязнения. Для наших расходомеров не имеет значение что вы измеряете - воду, солевые растворы, пульпу, слив отработанной технической воды и пр. Точность измерения будет максимальной!

Электромагнитный расходомер

Внутри расходомера расположены две катушки, которые создают магнитное поле, пронизывающее поток измеряемой среды. Два электрода, воспринимающие напряжение, расположены друг против друга на стенках прибора.

Как только измеряемая среда начинает перемещаться, под воздействием магнитного поля положительно и отрицательно заряженные частицы начинают отклоняться в противоположные стороны. В следствии чего возникает разность потенциалов. Напряжение на электродах пропорционально скорости движения вещества в потоке. Таким образом, зная площадь сечения трубы, можно вычислить объемный расход измеряемой среды.

Электомагнитный метод измерения



4 Универсальность

Наши технические расходомеры универсальны для любой ситуации, их можно монтировать как на вертикальном, горизонтальном так и наклонном трубопроводах. Предусмотрен вариант совмещенного исполнения, когда блок индикации закреплен на расходомере. Это удобно т.к. вам не придется проводить электромонтажные работы по подключению расходомера к блоку индикации. Всё уже будет сделано профессионалами!

Регистратор с одним расходомером
Регистратор с двумя расходомерами

У вас есть дополнительная возможность снизить ваши затраты, заказав ТЭСМАРТ-РТ с двумя расходомерами. В этом случае прибор будет показывать и сохранять все параметры в двух разных системах, получая информацию сразу от двух расходомеров. Это очень удобно, когда вам необходимо измерять расход сред в двух трубопроводах, находящихся в непосредственной близости (до 100м)



Приобретая ТЭСМАРТ-РТ с двумя расходомерами вы экономите до 70% со стоимости второго расходомера, по сравнению с вариантом, если бы вы покупали два отдельных ТЭСМАРТ-РТ.
Если у вас рядом находятся более двух трубопроводов и вы хотите получать данные с каждого расходомера на один вторичный прибор, рекомендуем использовать многопоточный технический расходомер на базе вычислителя ТЭСМА-106.01. На один ТЭСМА-106.01 можно подключить до восьми расходомеров!




5 Высокая надежность

Технические расходомеры выполнены со степенью защиты IP54 (по заказу IP68), есть систем самодиагностики, а именно системы контроля обрыва или короткого замыкания в цепи возбуждения и системы контроля заполнения трубопровода жидкостью. Гарантия на расходомеры составляет 4 года!

При измерении охлажденной среды, температура которой существенно ниже температуры окружающего воздуха на внутренних стенках расходомера будет образовываться конденсат, который может стать причиной поломки расходомера. В наших расходомерах реализована и успешно работает система защиты от образования конденсата.



система защиты от образования конденсата
6 Функция дозирования

Технический расходомер ТЭСМАРТ-РТ может комплектоваться встроенной системой дозирования, которая позволит превратить расходомер в многофункциональное устройство. Дозирование осуществляется посредством подачи сигнала на электромагнитный клапан, открывающий или закрывающий расход измеряемой среды. Паспорт на дозатор.
Дополнительный импульсный выход позволит вам подключить внешнюю систему дозации от сторонних производителей. Т.е. вы можете приобрести у нас технический расходомер с импульсным выходом и потом, когда возникнет необходимость в дозации, просто подключить к импульсному выходу внешнюю систему дозирования.
Также есть возможность подключения датчиков давления и температуры для более полного контроля над измеряемой жидкостью. Используются термометры с нормированной статистической характеристикой Pt 100. Датчики избыточного давление на 1.6 МПа, с токовым выходом 4-20 мА.



7 Низкая стоимость


Стоимость расходомера ТЭСМАРТ-РТ, существенно ниже, как зарубежных, так и отечественных аналогов. Если это не так и вы нашли расходомер, стоимость которого ниже нашего, обращайтесь, мы сделаем вам доп. скидку!

РАСХОДОМЕРЫ ТЭСМАРТ-РТ


По точности измерения приборы делятся на две категории: с погрешностью измерения расхода не более 0.5% и с погрешностью не более 1%.



ТЭСМАРТ-РТ погрешность 1%
(температурный диапазон измеряемой среды от +1°С до +150°С)





Цена расходомера ТЭСМАРТ-РТ


Цена с учётом НДС
доступна по адресу:
http://shop.yatem.ru/



ТЭСМАРТ-РТ погрешность 0.5%
(температурный диапазон измеряемой среды от +1°С до +150°С)





Расходомер  ТЭСМАРТ-РТ фланцевый

Цена с учётом НДС
доступна по адресу:
http://shop.yatem.ru/






РАСХОДОМЕРЫ НА ХОЛОДНУЮ ВОДУ


Все наши расходомеры ТЭСМАРТ-РТ имеют защиту от образования конденсата и могут работать на холодной воде. Однако мы решили изготовить более дешевую версию расходомера ТЭСМАРТ-РТ ХВ, который может работать только на среде с температурой не более 50°С. Он идеально подойдет для работы на холодной воде!

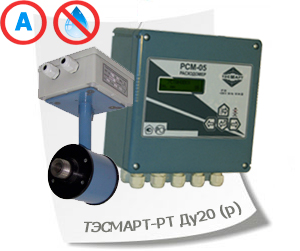

ТЭСМАРТ-РТ-ХВ погрешность 1%
(температурный диапазон измеряемой среды от от +1°С до +50°С)





Стоимость расходомера ТЭСМАРТ-РТ


Цена с учётом НДС
доступна по адресу:
http://shop.yatem.ru/

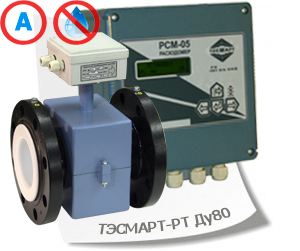

ТЭСМАРТ-РТ-ХВ погрешность 0.5%
(температурный диапазон измеряемой среды от от +1°С до +50°С)





Цена ТЭСМАРТ-РТ


Цена с учётом НДС
доступна по адресу:
http://shop.yatem.ru/




ЗАТАПЛИВАЕМЫЕ РАСХОДОМЕРЫ (по IP68)


Электромагнитный расходомеры ТЭСМАРТ-РТ IP68 предназначены для технологического и коммерческого учета расхода электропроводных сред на объектах с возможностью затопления. Уникальная конструкция расходомера позволяет ему работать даже в полностью затопленном состоянии! Измеряемый сигнал передается на выносной блок через помехозащитный кабель марки SSTP4-C6-PATCH-INDOOR (идет в комплекте).

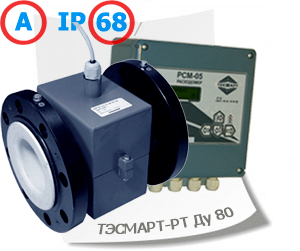

ТЭСМАРТ-РТ погрешность 1% (исполнение IP68)




Цена расходомера


Цена с учётом НДС
доступна по адресу:
http://shop.yatem.ru/




ТЭСМАРТ-РТ погрешность 0.5% (исполнение IP68)




Цена расходомера IP68


Цена с учётом НДС
доступна по адресу:
http://shop.yatem.ru/



Дополнительная комплектация


Приборы могут быть дополнительно укомплектованы платами токового и частотно-импульсного выхода, инвертором 220/24В, встроенным или внешним модулем ТСМ-смарт, GSM\GPRS-модемом и прочими дополнительными опциями. Приобретая у нас оборудование для диспетчеризации, вы получаете неограниченный доступ к облачной системе диспетчеризации УДС ТЭСМАРТ.

ТСМ-смарт



Цена с учётом НДС
доступна по адресу:
http://shop.yatem.ru/




Наши расходомеры успешно работают на многих промышленных предприятиях, водоканалах, в ЖКХ сфере и зарекомендовали себя как надежные, точные, многофункциональные и недорогие средства измерения. Мы ценим каждого клиента и готовы изготовить расходомеры именно под ваши задачи, вложив в него именно те функциональные возможности, которые необходимы в вашем технологическом процессе. Так что если у вас нестандартная задача - обращайтесь!
